PROJETO GEOMÉTRICO DE ESTRADAS

Determine o valor de i2 sabendo que i1 = 2.9 %, o comprimento da parábola vale 75.45 m e que o parâmetro de curvatura da parábola vale 35.8 m/%. Em seguida, marque a alternativa que apresenta a resposta correta.

i2 = 0.53%
i2 = -1.29%
i2 = 1.28%
i2 = 1.17%
i2 = 0.79%

Calcule a superlargura necessária numa curva de veículos SR sendo o raio igual a 350 m, largura básica de 7,20 m e velocidade de 90 Km/h. Em seguida, marque a alternativa que apresenta a resposta correta.


0,70 m.


0,60 m.


0,50 m.


0,30 m.


0,40 m.

Calcular a Superlargura de uma curva horizontal circular, considerando o veículo de projeto como sendo o "CO", sabendo-se que:

O Raio da curva possui 495 m e a velocidade diretriz é de 90 km/h.

Não se esqueça de verificar se a superlargura calculada é maior que a superlargura mínima adimitida para justificar seu emprego.


0,425 m, menor que a largura mínima.


0,398 m, maior que a largura mínima.


0,296 m, maior que a largura mínima.


0,296 m, menor que a largura mínima.


0,425 m, maior que a largura mínima.

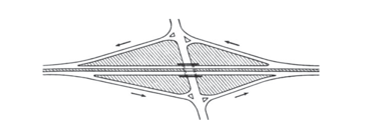

Analise algumas das vantagens da utilização da interconexão diamante simples representada na figura abaixo e assinale a alternativa correta:



 I - As rampas de saída localizam-se antes da obra de arte;

II - Estrutura relativamente econômica;

III - Requer pouco espaço fora da área da rodovia;

IV -  Conexões por rampas diretas;



 Estão corretas








Estão corretas as alternativas II e IV.


Estão corretas as alternativas I e II


Estão corretas as alternativas I, II, III e IV.


Estão corretas as alternativas I, II, III.


Estão corretas as alternativas II, III e IV.

Determine o valor de i2 sabendo que i1 = 1.3 %, o comprimento da parábola vale 60.55 m e que o parâmetro de curvatura da parábola vale 30.3 m/%. Em seguida, marque a alternativa que apresenta a resposta correta.

i2 = -0.70%
i2 = -0.84%
i2 = -0.46%
i2 = 0.44%
i2 = -0.86%
Determine o valor de i2 sabendo que i1 = 1.9 %, o comprimento da parábola vale 35.6 m e que o parâmetro de curvatura da parábola vale 32.8 m/%. Em seguida, marque a alternativa que apresenta a resposta correta.

i2 = 1.36%
i2 = 1.42%
i2 = 0.81%
i2 = 1.30%
i2 = -1.25%
Na construção de um trecho de uma rodovia, utilizou-se uma curva horizontal circular com ângulo central de 37.3° e com grau em relação a corda máxima de 19 metros valendo 5°. A partir destes valores calcule o valor da tangente e do seu espaçamento:

T = 73.48 m e E = 12.07 m
T = 41.15 m e E = 6.76 m
T = 9.59 m e E = 0.80 m
T = 71.53 m e E = 5.94 m
T = 144.26 m e E = 23.69 m
Na construção de um trecho de uma rodovia, utilizou-se uma curva horizontal circular com ângulo central de 55.6° e com grau em relação a corda máxima de 15 metros valendo 4°. A partir destes valores calcule o valor da tangente e do seu espaçamento:

T = 143.87 m e E = 35.60 m
T = 113.28 m e E = 28.03 m
T = 419.90 m e E = 103.91 m
T = 104.85 m e E = 6.87 m
T = 7.54 m e E = 0.49 m

Calcule a superelevação numa rodovia considerando uma curva de raio de 500 m, emax = 6% e velocidade de 100 Km/h. Em seguida, marque a alternativa que apresenta a resposta correta.


5,8%.


6,8%.




3,8%.


4,8%.


1,8%.

Calcule a superlargura necessária numa curva, sendo dados os seguintes elementos:

largura do veículo: L = 2,60 m;
distância entre os eixos do veículo: E = 6,00 m;
distância entre a frente do veículo e o eixo dianteiro: F = 1,00 m;
raio: R = 250 m;
velocidade: V = 120 Km/h;
faixas de tráfego de 3,50 m (LB = 7,00 m).
Em seguida, marque a alternativa que apresenta a resposta correta.



0,831 m.


0,749 m.


0,676 m.


1,122 m.


0,929 m.
